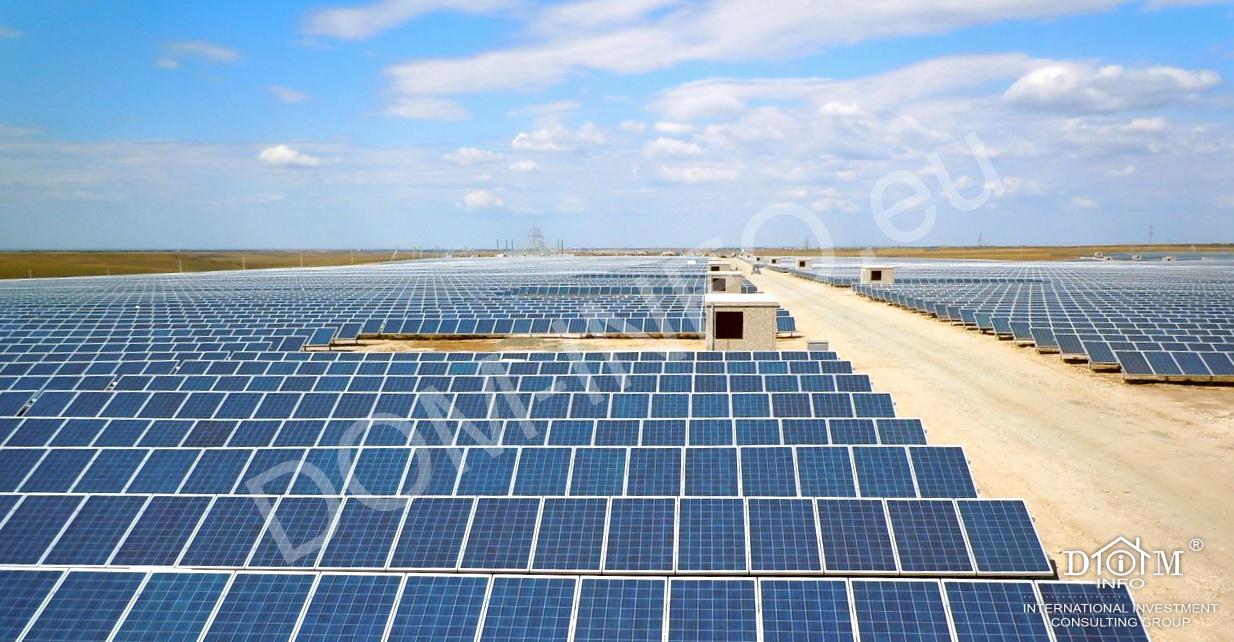

29 апреля 2019 года в 14:30 на Северном Кипре состоялась церемония открытия солнечной электростанции Turkcell.

Kuzey Kıbrıs Turkcell, который подписал множество контрактов в области мобильной связи, технологий и коммунального обслуживания, открыл первую и единственную солнечную электростанцию.

Солнечная электростанция — инженерное сооружение, преобразующее солнечную радиацию в электрическую энергию. Способы преобразования солнечной радиации различны и зависят от конструкции электростанции.

Все солнечные электростанции (СЭС) подразделяют на несколько типов:

- СЭС башенного типа.

- СЭС тарельчатого типа.

- СЭС, использующие фотоэлектрические модули (фотобатареи).

- СЭС, использующие параболические концентраторы.

- Комбинированные СЭС.

- Аэростатные солнечные электростанции.

- Солнечно-вакуумные электростанции.

- СЭС башенного типа.

СЭС БАШЕННОГО ТИПА

СЭС башенного типа основаны на принципе получения водяного пара с использованием солнечной радиации. В центре станции стоит башня высотой от 18 до 24 метров, на вершине которой находится резервуар с водой. Этот резервуар покрашен в чёрный цвет для поглощения теплового и видимого излучения. Также в этой башне находится насосная группа, доставляющая воду в резервуар от турбогенератора, который находится вне башни. По кругу от башни на некотором расстоянии располагаются гелиостаты.

Гелиостат — зеркало площадью в несколько квадратных метров, закреплённое на опоре и подключённое к общей системе позиционирования. То есть, в зависимости от положения солнца, зеркало будет менять свою ориентацию в пространстве. Основная и самая трудная задача — это позиционирование всех зеркал станции так, чтобы в любой момент времени все отраженные лучи от них попали на резервуар. В ясную солнечную погоду температура в резервуаре может достигать 700 °C. Такие температурные параметры используются на большинстве традиционных тепловых электростанций, поэтому для получения энергии используются стандартные турбины. Фактически на станциях такого типа можно получить сравнительно большой КПД (около 20 %) и высокие мощности.

СЭС ТАРЕЛЬЧАТОГО ТИПА

Данный тип СЭС использует принцип получения электроэнергии, схожий с таковым у башенных СЭС, но есть отличия в конструкции самой станции. Станция состоит из отдельных модулей. Модуль состоит из опоры, на которую крепится ферменная конструкция приемника и отражателя. Приёмник расположен примерно в области концентрации отраженного солнечного света. Отражатель состоит из зеркал в форме, напоминающей тарелки (отсюда название), радиально расположенных на ферме. Диаметры этих зеркал достигают 2 метров, а количество зеркал — нескольких десятков (в зависимости от мощности модуля). Такие станции могут состоять как из одного модуля (автономные), так и из нескольких десятков (работа параллельно с сетью).

СЭС, ИСПОЛЬЗУЮЩИЕ ФОТОЭЛЕКТРИЧЕСКИЕ МОДУЛИ

СЭС этого типа в настоящее время очень распространены, так как в общем случае СЭС состоит из большого числа отдельных модулей (фотобатарей) различной мощности и выходных параметров. Данные СЭС широко применяются для энергообеспечения как малых, так и крупных объектов (частные коттеджи, пансионаты, санатории, промышленные здания и т. д.). Устанавливаться фотобатареи могут практически везде, начиная от кровли и фасада здания и заканчивая специально выделенными территориями. Установленные мощности тоже колеблются в широком диапазоне, начиная от снабжения отдельных насосов, заканчивая электроснабжением городов.

СЭС, ИСПОЛЬЗУЮЩИЕ ПАРАБОЛОЦИЛИНДРИЧЕСКИЕ КОНЦЕНТРАТОРЫ

Принцип работы данных СЭС заключается в нагревании теплоносителя до параметров, пригодных к использованию в турбогенераторе.

Конструкция СЭС: на ферменной конструкции устанавливается параболоцилиндрическое зеркало большой длины, а в фокусе параболы устанавливается трубка, по которой течет теплоноситель (чаще всего масло). Пройдя весь путь, теплоноситель разогревается и в теплообменных аппаратах отдаёт теплоту воде, которая превращается в пар и поступает на турбогенератор.

СЭС, ИСПОЛЬЗУЮЩИЕ ДВИГАТЕЛЬ СТИРЛИНГА

Представляют собой СЭС с параболическими концентраторами, у которых в фокусе установлен двигатель Стирлинга. Существуют конструкции двигателей Стирлинга, которые непосредственно преобразуют колебания поршня в электрическую энергию, без использования кривошипно-шатунного механизма. Это позволяет достичь высокой эффективности преобразования энергии. Эффективность таких электростанций достигает 31,25 %. В качестве рабочего тела используется водород или гелий.

АЭРОСТАТНЫЕ СЭС

Аэростатные солнечные станции (СЭС) бывают 2 типов: первый — солнечные элементы располагаются на поверхности аэростата. При этом КПД не превышает КПД солнечных батарей и составляет около 15 % (в пределе может достигать 40 %). В конструкции второго типа в качестве рефлектора используется параболическая, вогнутая давлением газа, металлизированная пленка, которая служит для концентрации солнечной энергии. Стоимость квадратного метра которой мала в сравнении с солнечными батареями и любыми отражающими поверхностями. Располагаясь на высоте более 20 км аэростат не боится затенения при облачной погоде, а двигаясь с воздушными потоками не испытывает ветровых нагрузок. Верхняя часть выполнена из прозрачной пленки с армировкой, посредине парабола пленочного концентратора из армированной металлизированной пленки, а в фокусе — термопреобразователь, охлаждаемый легким газом-водород, для системы с разложением воды, либо гелий в случае наличия системы дистанционной передачи энергии- например радио- или свч-излучением. Ориентировка шара на солнце осуществляется за счет перекачки балластной жидкости (вода для водородного цикла), точная ориентировка — гироскопами. При необходимости в одном дирижабле может находиться несколько плавающих шаровидных модулей.

КОМБИНИРОВАННЫЕ СЭС

Часто на СЭС различных типов дополнительно устанавливают теплообменные аппараты для получения горячей воды, которая используется как для технических нужд, так и для горячего водоснабжения и отопления. В этом и состоит суть комбинированных СЭС. Также на одной территории возможна параллельная установка концентраторов и фотобатарей, что тоже считается комбинированной СЭС.

СОЛНЕЧНО-ВАКУУМНЫЕ ЭЛЕКТРОСТАНЦИИ

Используют энергию воздушного потока, искусственно создаваемого путём использования разности температур воздуха в приземном слое воздуха, нагреваемого солнечными лучами в закрытом прозрачными стеклами участке, и на некоторой высоте. Состоят из накрытого стеклянной крышей участка земли и высокой башни, у основания которой расположена воздушная турбина с электрогенератором. Вырабатываемая мощность растет с ростом разности температур, которая увеличивается с высотой башни. Путём использования энергии нагретой почвы способны работать почти круглосуточно, что является их серьёзным преимуществом.

***

Самая большая фотоэлектрическая электростанция с более пяти миллионов солнечных панелей расположена в штате Аризона США, ее мощность 290 МВт. Вырабатываемой ей энергии достаточно для питания 230 тысяч домов соседней Калифорнии в пиковый момент потребления энергии.

Таким образом, солнечная энергия становится полноценным промышленным источником энергии, ведь лишь 4 года назад крупнейшая электростанция на солнечных батареях вырабатывала «всего» 20МВт.
